YD6600-N、YD6600-F系列三相多功能智能電力測控儀

概述

YD6600-N是一款集測量、監控、LCD顯示、數字通信于一體的三相交流多功能智能測控儀，核心處理器采用進口的工業級高速處理器，高精度測量，運行穩定。段碼液晶顯示，清晰易讀。TCP/IP和RS485總線雙總線通訊，方便系統集成?？蓮V泛應用于數據中心、智能建筑、電力系統、低壓配電、工業自動化、能源管理系統及自動化等領域。

返回列表

產品功能技術參數 產品尺寸產品應用更多詳細

實時測量
電流	三相電流、相電流均值、零線電流
相電壓	三相電壓、相電壓均值、零地電壓
線電壓	三相線電壓、線電壓均值
有功功率	三相有功功率、三相總有功功率
無功功率	三相無功功率、三相總無功功率
視在功率	三相視在功率、三相總視在功率
功率因數	三相功率因素、系統功率因素
頻率	系統頻率
角度	三相電壓與三相電流對應之間夾角、三相電壓夾角、三相電流夾角
負載特性	分相負載特性，合相負載特性（阻性、感性、容性）
電能計量
電能	正向有功、反向有功、組合有功電能計量四象限無功、組合無功1、組合無功2電能計量正向視在、反向視在電能計量
復費率電能	分時有功、無功、視在電能計量功能，按相應的時段分別累計、存儲總、尖、峰、平、谷電能。年時區數最大為14, 每套時段表內最多有8個日時段表，日時段數最大為14；時段最小間隔為15分鐘，且應大于電能表內設定的需量周期；時段可以跨越零點設置。電能表內置兩套時區表、兩套日時段表，與之對應的還有兩套時區表切換時間和兩套日時段表切換時間。兩套時區表可以任意編程，并可設定兩套時區表切換時間，定時在兩套時區表之間切換。兩套日時段表可以任意編程，并可設定兩套日時段表切換時間，定時在兩套日時段表之間切換。
電能質量
諧波	各相電壓2~63次諧波(分次諧波含量、總畸變率、奇次總畸變率、偶次總畸變率) 各相電流2~63次諧波(分次諧波含量、總畸變率、奇次總畸變率、偶次總畸變率)
不平衡率	電壓不平衡率、電流不平衡率
統計
需量計量	正向有功功率、反向有功功率最大需量及發生時間。四象限無功功率，組合無功1功率、組合無功2功率最大需量及其出現的日期和時間。分時最大需量，總、尖、峰、平、谷有功、無功最大需量及其出現的日期和時間。最大需量測量采用滑差方式，需量周期和滑差時間可設置。需量周期可在5、10、15、30、60min中選擇；滑差式需量周期的滑差時間可以在1、2、3、5min中選擇；需量周期應為滑差時間的5的整倍數。出廠默認值：需量周期15min、滑差時間1min。總的最大需量測量應連續進行；各費率時段最大需量的測量應在相應的費率時段內完整的測量周期內進行。當發生電壓線路上電、清零、時鐘調整、時段轉換、需量周期變更等情況時，電能表應從當前時刻開始，按照需量周期進行需量測量；在不完整的需量周期內，不做最大需量的記錄。
最大值	三相電流、三相電壓、功率需量最大值及其出現的日期和時間
實時告警
失壓告警	某相電流大于設定的失壓事件電流觸發下限（默認0A），同時該相電壓低于設定的失壓事件電壓觸發上限（0V不開啟，默認0V），且持續時間大于設定的失壓事件判定延時時間（5~60可設，默認60s）。（三相三線情況下不判斷B相失壓）
過壓告警	某相電壓大于設定的設定的過壓事件電壓觸發下限（0V不開啟，默認0V），且持續時間大于設定的過壓事件判定延時時間（5~60可設，默認60s），（三相三線情況下不判斷B相過壓）
欠壓告警	某相電壓小于設定的欠壓事件電壓觸發上限（0V不開啟，默認0V），且持續時間大于設定的欠壓事件判定延時時間（5~60可設，默認60s），（三相三線情況下不判斷B相欠壓）
缺相告警	當某相電壓低于設定的缺相事件電壓觸發上限（0V不開啟，默認0V），同時該相電流小于設定的缺相事件電流觸發上限（默認0V），且持續時間大于設定的缺相事件判定延時時間（5~60可設，默認60s）。（三相三線情況下不判斷B相缺相）
失流告警	三相中至少有一相負荷電流電流大于失流事件電流觸發下限（默認0A），某相電壓大于設定失流事件電壓觸發下限（默認0V），同時該相電流小于設定的失流事件電流觸發上限值（0A不開啟，默認0A），且持續時間大于設定的失流事件判定延時時間（5~60可設，默認60s），（三相三線情況下不判斷B相失流）
過流告警	某相負荷電流大于設定的過流事件電流觸發下限（0A不開啟，默認0A），且持續時間大于設定的過流事件判定延時時間（5~60可設，默認60s），（三相三線情況下不判斷B相過流）
斷流告警	某相電壓大于斷流事件電壓觸發下限（默認0V），同時該相電流小于設定的斷流時間電流觸發上限（0A不開啟，默認0A），且持續時間大于設定的斷流事件判定延時時間（5~60可設，默認60s），（三相三線情況下不判斷B相斷流）
過載告警	在某相功率大于設定的過載事件有功功率觸發下限（0kW不開啟，默認0kW），且持續時間大于設定的過載事件判定延時時間（5~60可設，默認60s），（不判斷功率正負號，三相三線情況不判斷B相功率過載）
總功率因素超下限	總功率因數小于設定的功率因素超下限閥值（0為不啟用，默認0），且持續時間大于設定的功率因素超下限判定延時時間（5~60可設，默認60s），（不判斷功率因素正負號）
系統頻率超下限告警	系統頻率小于設定的系統頻率超下限閥值（0Hz為不啟用，默認0），且持續時間大于設定的系統頻率超下限判定延時時間（5~60可設，默認60s）
系統頻率超上限告警	系統頻率大于設定的系統頻率超上限閥值（0Hz為不啟用，默認0），且持續時間大于設定的系統頻率超下限判定延時時間（5~60可設，默認60s）
DI告警	DI狀態和DI告警極性一致，且持續時間大于DI告警判定延時時間（1~60可設，默認1s），默認不關聯告警
顯示
顯示方式	采用藍底黑字段碼液晶顯示、4行實時數據顯示
實時數據	三相電壓、電流、功率、頻率等電參量顯示有功、無功電能顯示
實時告警	告警信息提示
設備參數	相關設定的參數（通信參數如地址、波特率、校驗方式和產品信息）
顯示設置	背光時間可設，默認30s
歷史數據存儲
歷史電量數據	月凍結數據，凍結時刻每月1日0時，凍結數據（組合有功電能，正向有功電能，反向有功電能，組合無功電能1，組合無功電能2，四象限無功電能，正向視在電能，反向視在電能，分相總電能）存儲最近12個月歷史電量。日凍結數據，凍結時刻默認每天0時0分，凍結數據（總有功電能，正反向有功電能，總無功電能，正反向無功電能）。整點凍結，根據周期（默認60分鐘）凍結數據，（總有功電能，正反向有功電能，總無功電能，正反向無功電能）。
歷史告警信息	歷史告警信息實時存儲，存儲數量50條，可記錄告警產生時刻相應值和產生時間，時間記錄到毫秒
負荷記錄	根據周期（默認60分鐘）記錄負荷數據，（電壓，電流，功率，功率因數，電能等）
操作記錄	清除電能，清除事件記錄操作次數及上十次操作時間
注：各類歷史數據與設定的參數永久保存，歷史電量數據、歷史操作數據和歷史告警的存貯采用先進先出的原則
通訊
RS485	1路RS485接口（MODBUS協議），最大響應時間小于100ms
TCP/IP	1路網絡通信、RJ45接口，鏈路數可設，最大3個（MODBUS TCP協議），最大響應時間小于100ms
時鐘、計時功能
時鐘	時鐘具有自動計算日歷、計時、閏年自動轉換功能

● 測量參數：

參數	精度	測量范圍
電流	0.2級	AC0.05A~6A
相電壓	0.2級	AC20V~400V
零地電壓	1級	AC0.5V~20V
頻率	±0.02Hz	45Hz~65Hz
功率	0.5級
功率因數	±0.02	0~±1.0
電能	有功：0.5S級，無功：2級

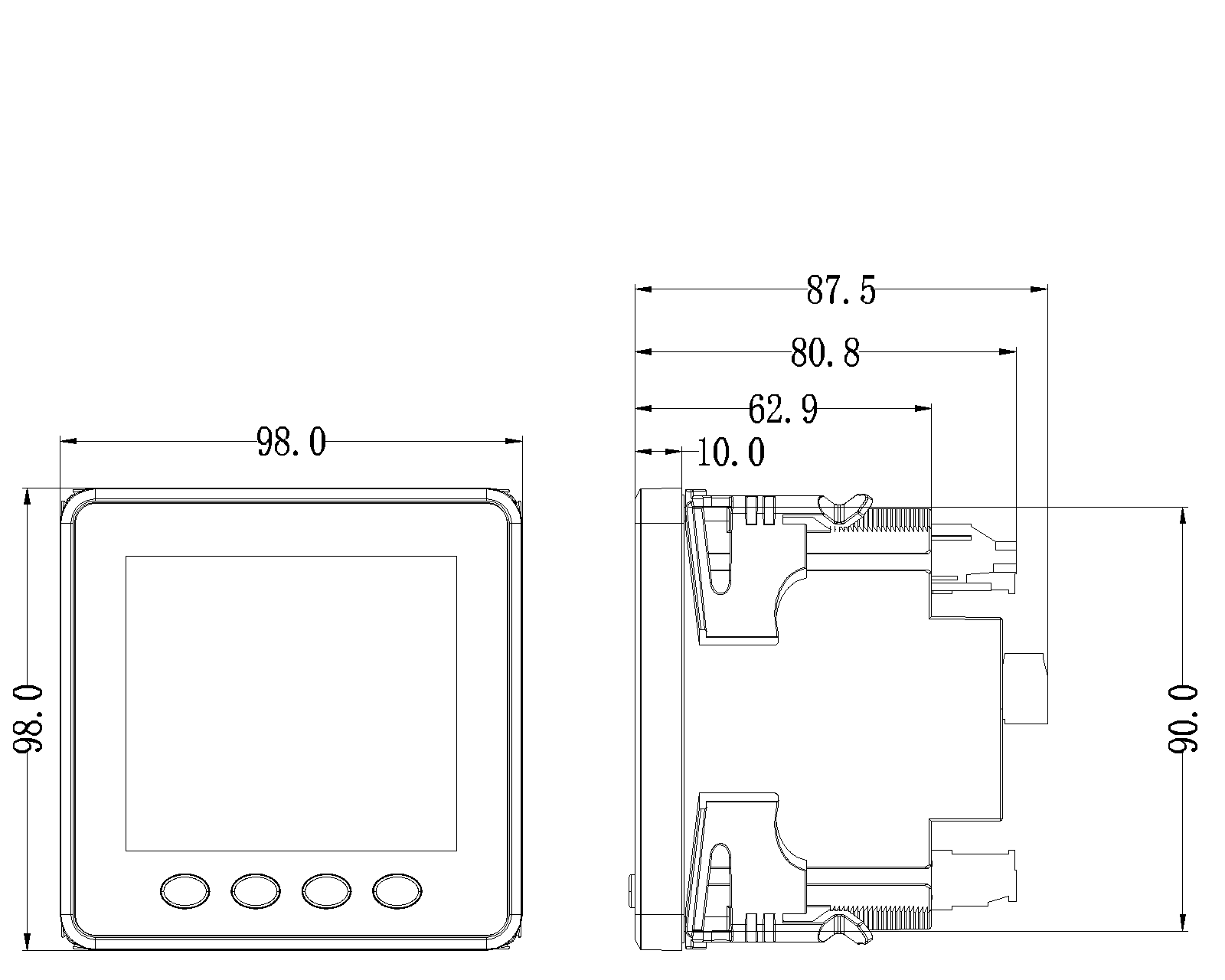

外形尺寸：

長*寬*高 (98±0.5)mm*(98±0.5)mm*(80.8±0.5)mm 不包含中間尾部接線端子

長*寬*高 (98±0.5)mm*(98±0.5)mm*(87.5±0.5)mm 包含尾部中間接線端子

底殼尺寸 (90±0.5)mm*(90±0.5)mm
